E1倒换保护器

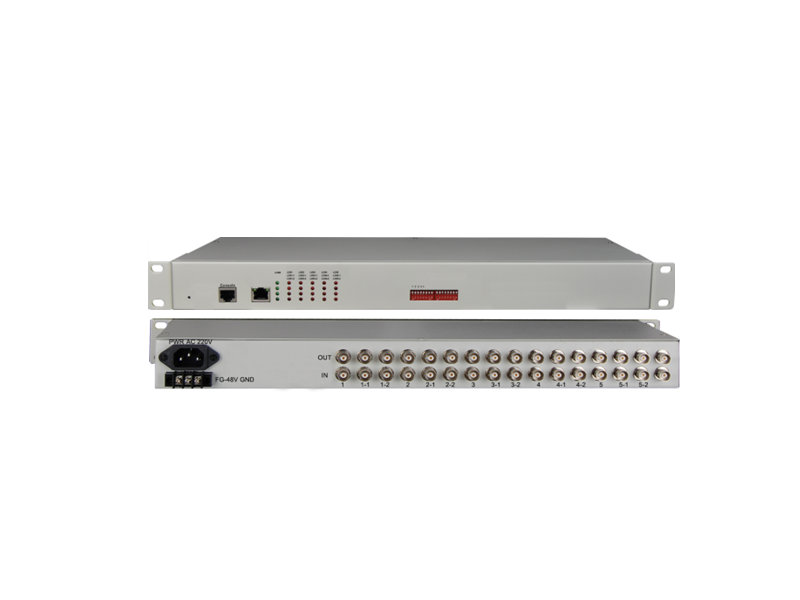

1-8路   E1倒换保护器   NC-8004E1-AB

一、产品介绍：

NC-8004E1-AB系列2M-E1倒转保护器，超大规模集成电路的基础上开发的E1切换器。提供1-8路独立的E1倒换保护功能，在默认工作方式下，主用E1线路出现故障时，设备将无损伤自动切换到备用E1线路进行传输；当主用E1线路修复完好后，设备无损伤自动切换回主用E1线路传输，全自动工作，不需要人工监测和操作；应用于电话会议、视频会议、视频监控系统保护。

二、产品特性：

• 基于自主知识产权的集成电路；

• 设备内带继电器,设备掉电，支持业务与主E1直通功能;

• 当前正在传输的E1线路发生LOS、AIS、LOF、CRC4告警时，系统无损伤切换到另一路E1线路;

• 当E1线路为PCM成帧模式时,可以根据CRC4误码进行切换;

• 可以选择在主E1线路工作时,备用E1线路不发HDB3码的配置;

• 多种电源方式可选：AC220V、DC-48V/DC24V等,支持双电源备份功能；

• DC-48V/DC24V电源具备极性自动检测功能，安装时无需区分正负极。

三、技术指标：

E1接口

设备接口：   设备接口符合G.703建议

速   率：   2048Kb/s±50ppm

码   型：   HDB3

阻   抗：   非平衡式75Ω(非平衡式配同轴接口适配器，可适配75-2/3同轴电缆)

抖动特性：   满足G.742、G.823建议

输入口允许衰减：0～6dBm；

环境指标

工作温度：-10℃—+60℃

储存温度：-40℃—+85℃

工作湿度：0%—95%（无凝结）

MTBF：   ＞100,000小时

四、订货信息：

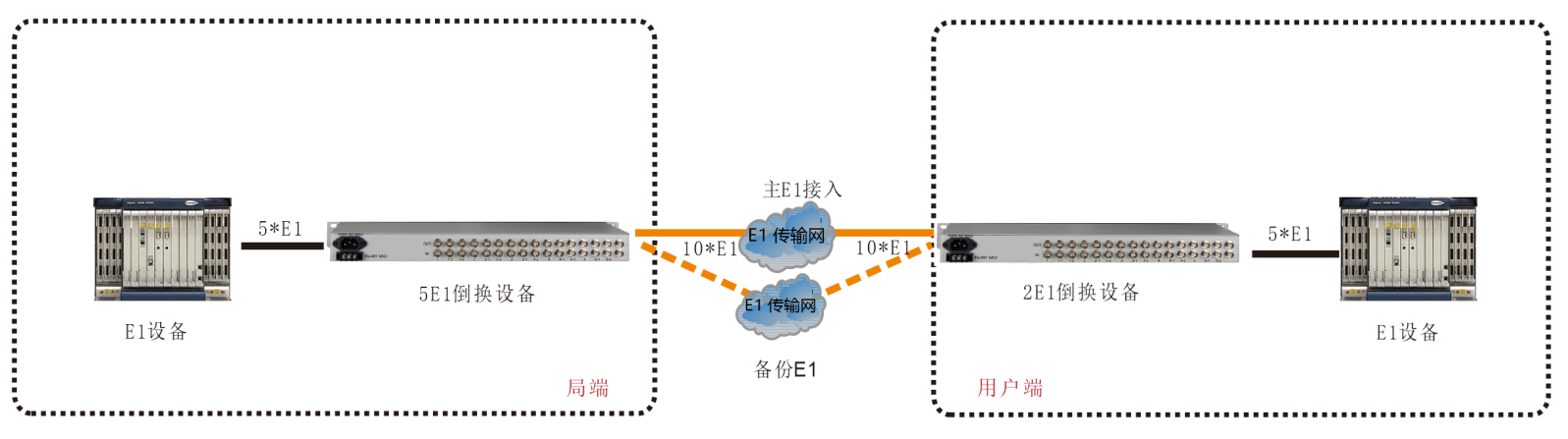

五、连接示意图：
